消防水系统包括哪些设备
一、消防给水系统

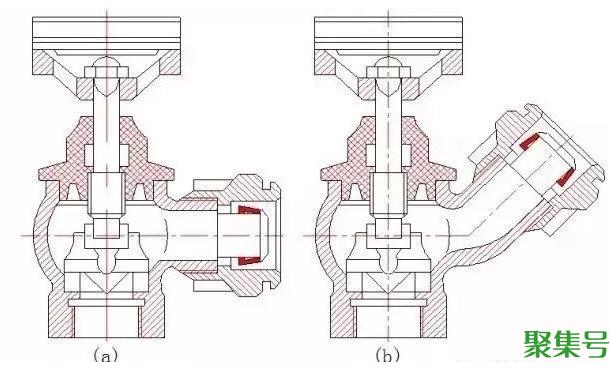

1.消火栓
室内消火栓是具有内扣式接头的球形阀式龙头,有单出口和双出口之分。一般情况下推荐单出口消火栓。消火栓口径有DN50和DN65两种,前者用于2.5~5L/s,后者用于每支水枪最小流量大于等于5L/s。进水口端与消防立管相连接,出水口端与水带相连接。高层建筑室内消火栓口径应选DN65。
2.水枪
水枪是灭火的主要工具之一,用钢、铝合金或塑料制成,其作用在于收缩水流、产生击灭火焰的充实水柱。室内一般采用直流式水枪,常用喷口直径有13、16、19mm三种,另一端设有和水龙带相连接的接口,其口径为50mm和65mm两种。
喷口直径为13mm的水枪配有50mm的接口,配DN50的水带;喷口直径为16mm的水枪配有50mm或65mm的接口,可配DN50和DN65水带;喷口直径为19mm的水枪配有65mm的接口,可配DN65水带。高层建筑室内消火栓给水系统,水枪喷口直径不小于19mm。
3.水龙带
水龙带有麻织、棉织和衬胶的三种,衬胶的压力损失小,但抗折叠性能不如麻织和棉织的好。室内常用的消防水带口径有DN50和DN65两种,其长度有15m、20m、25m三种,不宜超过25m,水龙带的两端分别与水枪和消火栓连接。
消火栓、水带和水枪之间的连接,一般采用内扣式快速接头。在同一建筑物内应选用同一规格的水枪、水带和消火栓,已利于维护、管理和串用。
4.消火栓箱
消火栓箱用来放置消火栓、水带和水枪,一般嵌入墙体暗装,也可以明装和半暗装。其安装高度以消火栓栓口中心距地面1.1m为基准。
常用消火栓箱的规格有800×650×200(320)mm,用木材、铝合金或钢板 *** 而成,外装单开门,门上应有明显的标志,箱内水带和水枪平时应安放整齐。

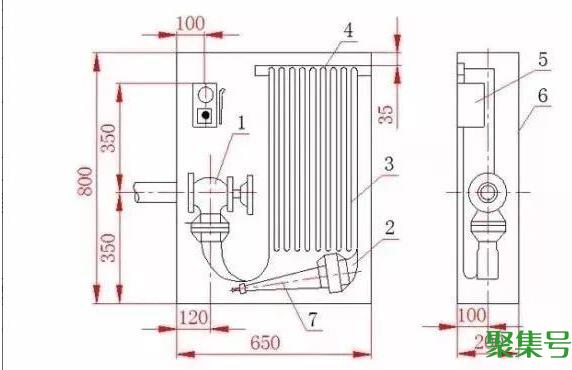

1-消火栓;2-水带接口;3-水带;4-挂架;5-消防水泵按钮;6-消火栓箱;7-水枪

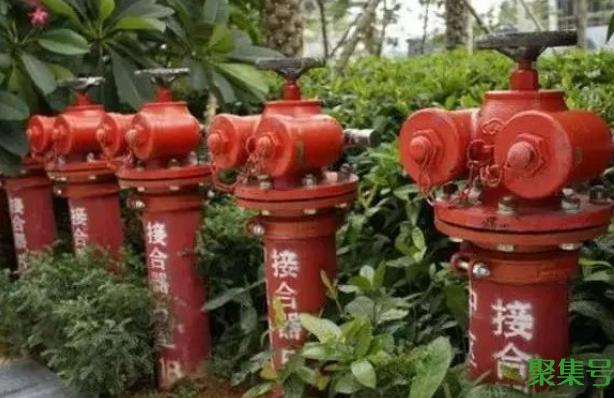

5.水泵结合器
水泵结合器是消防车从室外水源或市政给水管取水向室内消防管网供水的接口。超过四层的厂房和库房、高层工业建筑、设有消防管网的住宅及超过五层的其它民用建筑,其室内消防管网应设水泵接合器。
水泵结合器应设在室外便于消防车接近、使用、不妨碍交通的地点。除墙壁式水泵结合器外,距建筑物外墙应有一定距离,一般不小于5m。水泵接合器四周15~40m的范围内,应有供消防车取水的室外消火栓或消防水池。
6.消防水喉
消防水喉是供人员自救扑灭初期火灾并减少灭火过程造成水渍损失时使用。按其设置条件分为自救式小口径消火栓和消防软管卷盘两种。
一般消防栓的尺寸
1、尺寸800*650*240,箱内包括室内消火栓一个,消防水枪一支,消防防水带一盘;铁板厚度为1毫米。
2、尺寸1200*700*240,箱内包括室内消火栓一个或二个,消防水枪一支或二支,消防防水带一盘或二盘;铁板厚度为1毫米。
3、尺寸1500*700*240,箱内包括室内消火栓一个,QZ19消防水枪一支,消防防水带一盘、启泵按钮一只、干粉灭火气三具;铁板厚度为1.2毫米。
4、尺寸1600*750*240,箱内包括室内消火栓一个,消防防水带一盘、启泵按钮一只、千克ABC干粉灭火气三具;铁板厚度为1.2毫米。
5、尺寸1800*700*240,箱内包括SN65消火栓一个或二个,QZ19消防水枪一支或二支,消防防水带一盘或二盘、启泵按钮一只、干粉灭火气三具;铁板厚度为1.2毫米。
